Кривые. Практика. Рисование щита.

1. Для создания основы щита (шестиугольник) создадим сетку из направляющих линий и опираясь на нее, рисуем шестиугольник инструментом Кривая Безье .

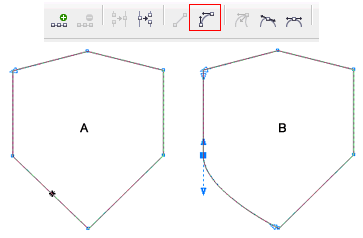

2. Преобразуем форму шестиугольника. Инструментом Форма  Щелкаем по стороне шестиугольника (рис. А). Используя настройку Преобразования в         кривую  на панели параметров закругляем стороны направляющими стрелками (рис. В), как показано на рисунке. Повторяем со всеми сторонами, кроме боковых. В результате получаем форму:






3. Заливка основы. Создаем металлический блеск градиентным переходом. Инструмент Заливка, Фонтанная заливка.В окне настроек устанавливаем параметры линейной фонтанной заливки: цветовой переход - настраиваемый, на макет щелчком мыши добавляем 5 дополнительных маркеров, настраиваем цвета. Результат:




4. Оконтуривание. Инструментом выбора  щелкнуть по основе щита. Открыть вкладку Контур на панели палитр (если ее там нет, открыть: меню Окно - Окна настройки - Контур). Выбрать Внутренний контур, Шаг - 1,                 Смещение контура - 4 мм.






5. В Диспетчере объектов мы видим, что образовался новый объект - Контурная группа. Щелкнуть правой кнопкой мыши по этому объекту и выбрать команду Разъединить Контурная группа. Появился объект Кривая. Выполнить заливку кривой внутренней части щита желтым цветом.






6. Выберем желтый многоугольник и оконтурим его. Выбрать Внутренний контур, Шаг - 1, Смещение контура - 3 мм. Разъединить и эту контурную группу.






7. Подгонка. Выделить объекты Желтый контур и черную внутреннюю часть щита (в Диспетчере объектов с нажатой клавишей <Shift>). На панели параметров нажать кнопку Подгонка (вырезать часть объекта по форме другого). Получаем кривую желтого контура:

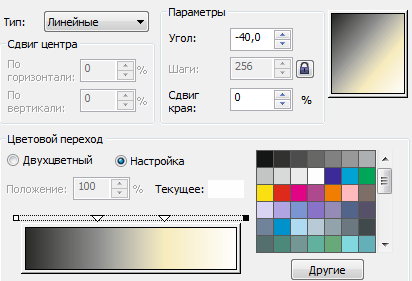

8. Заливаем этот контур Фонтанной заливкой. Тип градиента - линейный, угол наклона -40 градусов, добавить два маркера и настроить цвета:





9. В стороне от щита рисуем прямоугольник по высоте направляющих.Дублируем его 5 раз (инструмент Выбора , передвинуть, перед тем, как отпускать левую клавишу мыши, щелкнуть правой).

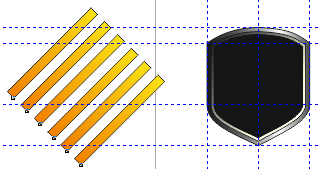

10. Выбрать все прямоугольники (В Диспетчере объектов с нажатой клавишей <Shift>), объединить объекты с помощью кнопки  на панели инструментов. Залить фонтанной двухцветной заливкой (из желтого - в оранжевый) с поворотом в 90 градусов. Развернуть прямоугольники на 135 градусов (значение на строке параметров).



11. Фрейм. Меню Эффект - Power Clip - Поместить во фрейм. Появится толстая черная стрелка. Щелкнуть ей на черной части щита. Черная внутреняя кривая преобразится в совместную полосато-черную часть щита - Кривую Power Clip.



12. Блик на щите. Инструментом Кривая Безье поверх щита создаем заготовку блика (затем для удобства перенести в сторону). Инструментом Форма  щелкаем по сторонам заготовки. Используя настройку Преобразования в         кривую  на панели параметров закругляем стороны направляющими стрелками.



Выполнить заливку заготовки белым цветом. На панели параметров установить толщину абриса - Нет.

13. Перенести блик на щит. Инструментом Прозрачность настроим прозрачность блика
14. Удалить направляющие линии.

Источник: http://corelfordummy.blogspot.ru/2012/05/corel-draw-tutorial-creating-shield.html
